產品名稱 Multilayer Ceramic Chip Capacitors
系列名 C Series
類型名 3216 Type
模型 Mid Voltage
產品編號 C3216X7R2A224M(115AA)



產品供應狀態(tài) PROD
用途類別 General





  產品規(guī)格

表面安裝分類 Yes
元件數 Nom 1

端子數 Nom 2

尺寸代碼 3216
主體橫寬(L) Min 3 m m
主體橫寬(L) Nom 3.2 m m
主體橫寬(L) Max 3.4 m m
主體縱長(W) Min 1.4 m m
主體縱長(W) Nom 1.6 m m
主體縱長(W) Max 1.8 m m
主體高度(T) Min 1 m m
主體高度(T) Nom 1.15 m m
主體高度(T) Max 1.3 m m
端子寬度尺寸(B) Min 0.2 m m
端子間距尺寸(G) Min 1 m m
溫度特性符號 X7R
電容溫度特性 Min -15 % Max 15 %
使用溫度范圍 Min -55 Cel Max 125 Cel
額定電壓符號 2A
額定電壓 Max 100 V
額定電壓的分類 DC
耐電壓 Nom 250 V
耐電壓的分類 DC
額定電容 Nom 220000 p F
電容容差符號 M
電容容差(％) Min -20 % Max 20 %
損失角正切 Max 3 %
損失角正切測定頻率 Nom 1 k Hz
絕緣電阻 Min 2273 M Ohm
適用焊接方法 Flow,Reflow
保存溫度范圍 Min 5 Cel Max 40 Cel
     概要/用途/特點

概要 General purpose capacitors for mid voltage of 100 to 630 VDC.
用途 Snubber in switching power supply,ringer cap in telephone set and modem,flash light in camera,DSU/TA in ISDN lines,HID,out put by-pass in power supply,driver circuit in plazma display,noise by-pass in automotive,lighting,other high voltage application
特點 It has no polarity. High reliability is guaranteed.
SMT package will help down sizing and lightening of the weight of the product.
  包裝信息

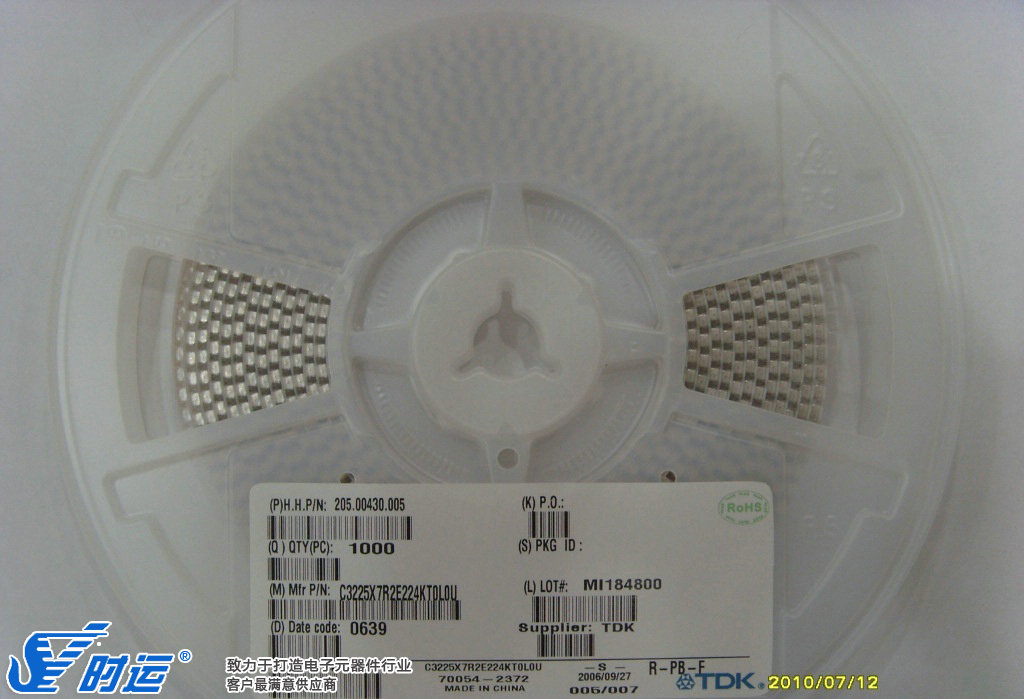

包裝形式 Blister (Plastic)Taping [180mm Reel]
最少包裝數 Nom 2000 Pcs
最少供貨數 Nom 2000 Pcs





 安全注意

 本資料還記述了安全性相關注意規(guī)定的對象產品。
使用產品時,對于安全性方面的規(guī)定,請與敝公司聯系咨詢。

 改良,更改預告

 記載內容，在沒有予告的情況下有可能改進和變更，請予以諒解。
