產品名稱 Multilayer Ceramic Chip Capacitors
系列名 C Series
類型名 4532 Type
模型 Mid Voltage

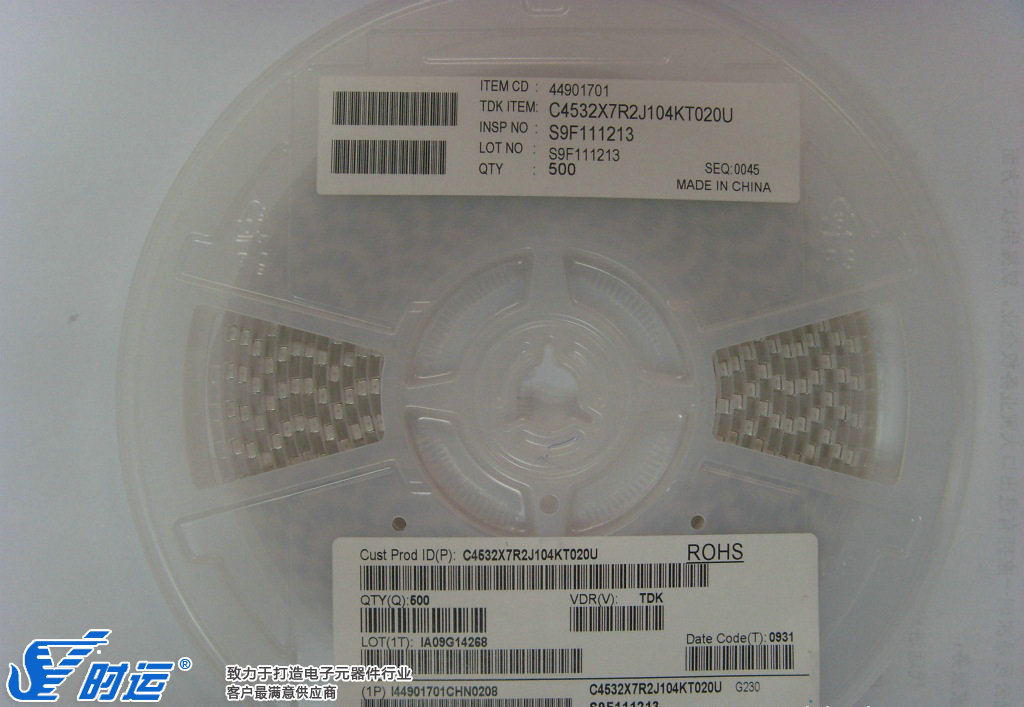

產品編號 C4532X7R2J104K(230HA)

產品供應狀態 PROD
用途類別 General


產品規格
表面安裝分類 Yes
元件數 Nom 1
端子數 Nom 2

尺寸代碼 4532
主體橫寬(L) Min 4.1 mm
主體橫寬(L) Nom 4.5 mm
主體橫寬(L) Max 4.9 mm
主體縱長(W) Min 2.8 mm
主體縱長(W) Nom 3.2 mm
主體縱長(W) Max 3.6 mm
主體高度(T) Min 2.1 mm
主體高度(T) Nom 2.3 mm
主體高度(T) Max 2.5 mm
端子寬度尺寸(B) Min 0.2 mm
溫度特性符號 X7R
電容溫度特性 Min -15 % Max 15 %
分類溫度范圍 Min -55 Cel Max 125 Cel
額定電壓符號 2J
額定電壓 Max 630 V
額定電壓的分類 DC
耐電壓 Nom 945 V
耐電壓的分類 DC
額定電容 Nom 100000 p F
電容容差符號 K
電容容差(％) Min -10 % Max 10 %
損失角正切 Max 3 %
損失角正切測定頻率 Nom 1 k Hz
絕緣電阻 Min 5000 M Ohm
適用焊接方法 Reflow
保存溫度范圍 Min 5 Cel Max 40 Cel

包裝信息
最少包裝數 Nom 1000 Pcs
最少供貨數 Nom 1000 Pcs

開關電源 常用高壓貼片電容和大容量貼片電容
1KV 100pF 1206封裝
1KV 221 1206封裝
1KV 102 1206封裝
1KV 222 1206封裝
1KV 472 1206封裝
1KV 103 1206封裝
630V 104 1812封裝
10U/25V 1210封裝
10U/16V 1206封裝
以上都為陶瓷X7R材質，耐溫-55-125度。
損耗（DF）小于2。5%
可代替?zhèn)鹘y(tǒng)插件瓷片和CBB以及鋁電解縮小體積

更多規格歡迎查詢和索樣
